宁波力盈精工科技有限公司提供该轴对中设备LWIN-LASER02提供完整使用说明书，便于用户方便操作和轻松掌握
在处理和操作设备之前，请阅读并参照本文件中的所有警告和操作说明。如果您
不遵守安全警告，可能会造成严重的人身伤害以及设备和数据的损坏。
LWIN-LASER02使用 2 级激光。请勿直视激光发射器。
请勿把激光对准任何人的眼睛。
着装恰当。请不要穿着宽松的服装，也不要佩戴珠宝饰物。让您的头发、服装和手
套远离移动部件。
不要探出身体。始终保持立足和平衡，以在意外状况中更好地控制装置。
使用安全设备。在适当条件中，必须使用防滑安全鞋、硬质安全帽或听力保护装置。
没有负责方授权，切勿操作带电设备。
在开始之前，始终先关闭机器电源。
请勿将设备暴露于粗糙处理或撞击，这不属于保修范围。
避免直接与水、潮湿的表面或冷凝湿气接触。
请勿尝试拆解设备，这不属于保修范围。
请仅使用本公司推荐的附件。
装置维修服务必须由本公司的合格修理人员进行。
我们建议每 1 年校准一次工具。
1. 1 简介
力盈LWIN-LASER02激光对中仪概述
1.1 轴对中概述
轴对中是最主要和最容易预防的机械设备提前失效的方案之一。
当机器设备在轴未实现对中状态的情况中运行，可能导致以下后果：
• 机器性能不良
• 能耗增加
• 增加噪音和振动
• 轴承的过早磨损失效
• 加速垫圈、填料和机械密封件等附件的老化失效
• 联轴器磨损概率更高
• 增加非计划停机时间
适当的对中是指，当机器承受载荷并且处于正常的运行温度时，每个轴的中心线为
共线。这通常被称为轴与轴的对中。如果机组的轴不共线，机器在运行中会出现不对中。
目标就是让机器所有轴的中心在一条直线上。
宁波力盈公司生产LWIN-LASER02激光轴对中仪是一种无线轴对中工具，可以简单
精准地将驱动设备（例如电机）和被驱动设备（例如泵）的轴对中
1.2 工作原理
这些值将会同用户定义的容差值进行对比，并且可以即刻对机器进行调整。在测量
过程中，将从三个角度进行测量，间隔至少 20°。 因为轴是通过一个弧旋转，任何平
力盈LWIN-LASER02激光对中仪是一种线性激光轴对中系统，它包括两个装在轴
或联轴器两侧上的测量单元。 将轴转至不同的测量位置后，系统会计算轴与轴之间的
偏移和角对中误差。
行不对中或角对中误差会使得检测器测量它们相互位置间的差异。
低功耗蓝牙通过无线的方式将测量单元发出的定位信息传输至显示装置，它会计算
轴的不对中量并建议对机器地脚做出调整。如果机组的轴不共线，机器在运行中肯定会
出现不对中。 实际轴位置可以以三维空间的方式显示，中心线则可以算数方式定义，
这就能够更容易地找出轴和联轴器之间的关系是偏移、角度偏差。
2.力盈LWIN-LASER02成套组件
1、LWIN-LASER02-S 测量单元 1 台
2、LWIN-LASER02-M 测量单元 1 台
3、LWIN-LASER02-1 固定支架 2 套
4、LWIN-LASER02-2 链条 400mm 2 根
5、LWIN-LASER02-3 链条 1000mm 2 根
6、LWIN-LASER02-4 支撑杆 160mm 4 根
7、LWIN-LASER02-B 蓝牙接收器 2 个
8、保修卡，合格证，说明书 各 1 份
9、对中程序软件U盘 1 个
10、电脑或平板自备（或代为购买）
3. 预对中
1．确保采取一切预防措施来防止机器意外启动。 如使用前上锁/挂牌所有机器。
2．检查设备是否有垫片，准备垫片尺寸是否足够
3．检查轴系公差是否还在合理范围内，未出现严重磨损
4．检查联轴器间隙，确保联轴器无松动等异常
5．检查负载设备管道应力，确保各处无变形等异常负荷
6．检查设备各个联接件之间紧固，确保无松动。
7．检查可移动设备地脚无软脚现象，四个地脚基本处于同一平面

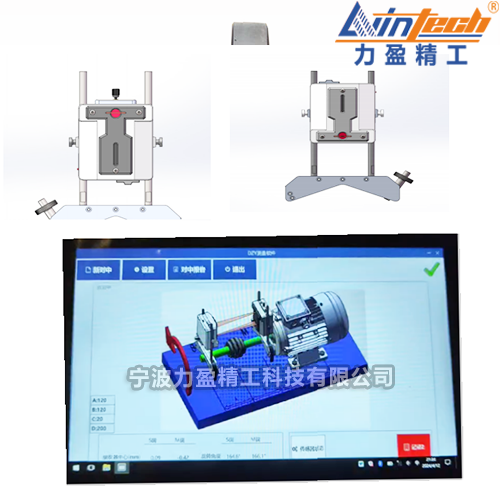

4. 安装测量单元
1．将有”S“标志的测量单元按 12 点钟方向固定到固定机械一侧。
2．将有”M“标志的测量单元按 12 点钟方向固定到可移动机械侧。
3．支架为对称结构，可互换使用，也可选择其他固定方式。
4．将支架锁紧，在轴上固定牢固。
5. 开机
1．将两个测量单元蓝牙发射器插在笔记本电脑 USB 口上。
2．打开电脑端轴对中软件
3．打开两个测量单元的开关键。
6. 调节激光
1．在数直方向调节”S“标志测量单元，使激光扫到”M“标志测量单元面板上的
标尺中心。
2．拧动”M“标志测量单元顶端旋钮，将激光调节到”S“标志测量单元面板上的
标尺中心。
3．拧紧两个测量单元两边的锁紧螺栓，将测量单元固定在支撑杆上。
7. 新对中
点击新对中按钮开始对中。
8. 输入数据
1．点击”A“下方的对话框，输入相应尺寸.
2．点击”B“下方的对话框，输入相应尺寸.
3．点击”C“下方的对话框，输入相应尺寸.
4．点击”D“下方的对话框，输入相应尺寸.
5．点击”下一步“
9. 进行测量
1．根据箭头指示方向转动轴，将测量单元转动到 9 点钟方向，直到”记录“图标
由红色变为绿色，点击”记录“
2．根据箭头指示方向转动轴，将测量单元转动到 12 点钟方向，直到”记录“图
标由红色变为绿色，点击”记录“
3．根据箭头指示方向转动轴，将测量单元转动到 3 点钟方向，直到”记录“图标
由红色变为绿色，点击”记录“
10. 显示结果11. 动态竖直纠正
1．将测量单元旋转回 12 点钟方向
2．松开可移动机械所有地脚螺栓，
3．根据箭头方向和显示数值选择是否添加还是移除相应厚度的垫片。
4．通过插入或去除垫片以达到容差范围
5．当达到容差范围内，数值后会显示黑色字体，超出容差范围则为红色字体，继
续调整。12. 动态水平纠正
1．将测量单元旋转至 3 点钟方向。
2．沿箭头方向调整可移动机械向左或向右移动，通过观察显示数值以达到容差范
围。
3．当达到容差范围内，数值后会显示黑色字体，超出容差范围则为红色字体，继
续调整。
4．调整完毕后，拧紧可移动侧机械所有地脚螺栓。
5．纠正完毕后，如需确认对中结果，按以上顺序重新对中，如结果显示在容差范
围内则放心使用设备，超出容差范围则按上述方法再次调整纠正。13. 生成报告
14. 技术参数
技术数据
订货型号 LWIN-LASER02
描述 LWIN-LASER02激光轴对中仪
测量单元
传感器类型
2 类 650mm 红色线激光 PSD，
电子陀螺仪 是，±0.1°
信息传输 4.0 无线蓝牙，范围 10m
外壳材料 ABS 塑料
颜色 金属银灰色
尺寸（长×宽×高） 90.5x81x49mm
重量 415g
测量距离 0.25 至 10m
测量误差 0.01mm
电源和电池
测试单元运行时间 连续运行 5 小时
可充电锂电池 带电量指示灯
整套系统
包括组件
2 个蓝牙发射器
2 个测量单元
2 个机械固定支架
2 条锁紧链条
操作要求
工作温度 0 °C 至 +40 °C
相对湿度 10% 至 90% 非冷凝
IP 等级 IP 54
质保期 1 年
生产厂家：宁波力盈精工科技有限公司
技术服务电话：18368409452 0574-56799129
