供应力盈LWIN-TS100超声波探伤仪

¥：1000.00

产品参数

详细参数
型号：LWIN-TS100	测量范围：0~6000mm
测量精度：,3%	灵敏度：,3%
准确度：,3%	工作温度：,10℃~,50℃
电源：4节5号Ni-MH可充电池	加工定制：否
外形尺寸：230x146x37mm	重量：约900克

产品详情

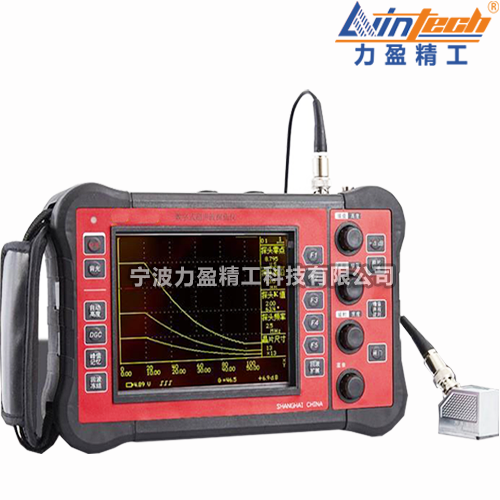

供应力盈LWIN-TS100超声波探伤仪

宁波力盈精工科技有限公司生产LWIN-TS100超声波探伤仪本机是一款性价比优的数字式超声波探伤仪，它能快速低成本地探测工件内部裂缝，夹杂，气孔，疏松等多种缺陷，广范用于机械制造，钢结构，化工设备，造船，压力容器等领域进行质量控制的有力工具。

力盈LWIN-TS100数字超声波探伤仪技术参数：

材料声速：1000 ~ 9999M/S

大声程：6100mm，满刻度声程小4mm （钢，纵波，反射式）

频率范围：0.4 ~ 10MHz / 0.7~1.4 1.8~3.5 4~6 MHz（带通）

增益范围：0 ~ 110dB （步长0.1dB，1dB）

延时范围：0 ~ 6000mm

K值范围：0.20 ~ 5.00

抑制范围： 0 ~ 50%

增量： 0 ~ 20dB

补偿： -20 ~ 20dB

测长线： -20 ~ 20dB

定量线： -20 ~ 20dB

判废线： -20 ~ 20dB

垂直线性：<3%< span="">

水平线性：<0.3%< span="">

发射电源电压： DC 200V

发射脉冲宽度：负脉冲方波 0.05~0.6μS 可调（步长0.01μS）

发射脉冲内阻：不大于10Ω

发射重复频率： 25~ 400Hz声程<150 μS时400/200HzFAST/SLOW

150 μS <声程<300 μS时200/100HzFAST/SLOW

300 μS <声程<600 μS时100/50HZFAST/SLOW

声程>600 μS时50/25HzFAST/SLOW

探头阻尼电阻：约120Ω 固定

放大器输入：增益0dB，100% 屏幕高度时约50V峰值输入端噪声约50μV峰值（宽带）带宽噪声约16nV√Hz峰值

数字采样： 8bit 实时50MHz，等效200MHz（硬件实现）

显示方式：检波＋，检波－，全波

显示器件：东芝TFT工业彩色液晶显示屏（320x240，5.7英寸），LED背光灯

液晶屏刷新频率： 50Hz

闸门：进波门、失波门，可调

动态范围： >32dB

灵敏度余量：>58dB （与探头有关）

分辩率： >26dB （与探头有关）

测厚分辨率： 0.02mm （厚度小于650mm时）

电源：4节5号Ni-MH可充电池2500mAh 外接电源DC9~15V 0.5~0.3A

电池消耗功率：约2W （350mm声程、背光强、发射重复频率FAST）约1.5W （350mm声程、背光弱、发射重复频率SLOW）

电池连续工作时间：约5小时（350mm声程、背光强、发射重复频率FAST）约6.5小时（350mm声程、背光弱、发射重复频率SLOW）

储存环境温度：－20℃ ~ ＋70℃

工作环境温度：－10℃ ~ ＋50℃

外形尺寸： 230 x 146 x 37 mm（不包含旋钮突出部分）

质量：约900克（含4节AA镍氢电池）

二、数字超声波探伤仪标准配置：

主机 1台

电源适配器 1套

直探头 1只

斜探头 1只

连接线 2条

仪器皮套 1个

仪器包装箱 1只

随机资料 1份

宁波力盈精工科技有限公司】本着“为顾客提供满意的产品和服务"的经营宗旨，宁波力盈精工科技有限公司郑重承诺：在确保设备的*性、可靠性、稳定性的同时，不断改进服务质量，从售中到售后的交货、调试开通、设备维护管理、技术服务、用户技术培训等各方面，保证顾客能得到好的服务，让顾客满意、放心。( 如果您觉得“力盈 "描述资料不够齐全，请获取详细资料我们将给您*优惠！)
