轴承故障检测仪/测试仪/诊断仪
| 详细参数 | |
|---|---|
| 型号：LWIN-BC503Ex | 加工定制：否 |

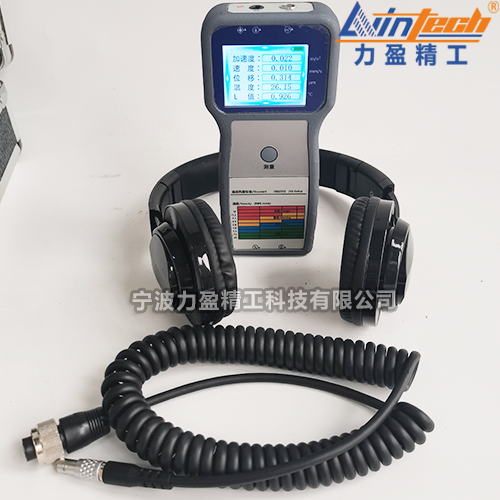

力盈多功能LWIN-BC503Ex轴承状态检测仪 石化专用
力盈LWIN-BC503Ex多功能轴承状态检测仪(防爆款 石化专用)
宁波力盈精工科技有限公司生产力盈LWIN-BC503Ex多功能轴承状态检测仪 专用于工矿 企业滚动 轴承状态检测和现场点巡检。本产品集振动、轴承状态检
测，测温、听 诊
多功 能于一身，另有转速、无线蓝牙通信及手持终端点巡检系统可选配， 同时 也有 防爆款可根据需求提供。特别适合电机、泵和风机的现场检测，使用简
便， 实 用。
-、力盈LWIN-BC503Ex多功能轴承状态检测仪 产品介绍
LWIN-BC503Ex集振动、测温、滚动轴承状态、 听诊四大功能于一身 ，更小巧 、更便捷 1、多功能检测- 高精度集成装备高可靠环形剪切加速度传感器 。高低频分档功能 。 支持振动 、加速度、速度、位移、温度检测 ，精度高 ，范围广、高精度集成 。
2、高保真听诊-隔离环境干扰通过直取振动传感器达到高保真效果 。
3 、 高等级防爆---无惧恶略环境 ，遵循国际振动烈度标准 ( ISO2372) ，具有功耗低， 性 能可靠的产品特性。
4、蓝牙扩展-无线畅联系统扩展 ，支持蓝牙无线通讯 ，可连接设备管理系统 、点巡检 系统 (均选配 ，根据需求可增加) 。
二、轴承状态检测方法
力盈LWIN-BC503Ex检测滚动轴承状态的方法：
滚 动轴承检测理论和实际测量表明： 滚动轴承的故障频率集中在频范围， 轴承状 态 RD值方法是测量 600Hz 至 10kHz 频带的振动并进行特殊处理， 所有由机械故障如不 平衡和不对中引起的振动都被带通滤波器所过滤。轴承状态 R D 值方法也反映轴承 润滑状态 ，润滑不良会导致轴承状态值 R D 增大 。机器转速 、功率和轴承尺寸对轴 承状态值 几乎没有影响。
力盈LWIN-BC503Ex定义轴承运行的两个状态 ，好和差
1 ． 良好的轴承状态和润滑状态 ，轴承状态 R D 值
2 ．差的轴承状态和润滑状态 ，轴承状态 R D 值>2， 更换轴承。
3 . 防爆等级 ：Ex ib IIC T4 Gb
三、技术参数
序号
功能
主要技术指标要求
备注
1
传感器
1. 传感器类型：
1) 加速度传感器 (标称灵敏度： 100mV/g)
2) 红外测温传感器
2. 传感器接入方式：
1) 加速度传感器： 通过螺旋线接入
2) 红外测温传感器： 内置
2
设备听诊
支持
3
振动采集
1.采集类型
加速度 、速度 、位移 、 温度 同时采集 2. 量 程：
振动测量：
加速度： 0~200 m/s² (峰值) ，5Hz~1kHz 位 移： 0~2.0 mm (峰－峰值) ，5Hz~1k Hz 速 度： 0~200 mm/s (有效值) ，5Hz~1k Hz
4
滚 动 轴承 状 态 值 (LD
值) 测量：
1. 0~20(LD值)
2. 频率范围： 600 Hz ~10k Hz
5
红外温度测量：
1.温度测量范围： -40℃ ~+240℃
2. 测量精度 :
- 40 ℃ ~20 ℃ ±2%或±2℃ (取大值) 20℃ ~240℃ ± 1%或±1℃ (取大值)
6
误差范围
±5%
7
转速采集
1 .转速传感器测量范围： 30 转/分~180000
转/分
2 . 感应式转传感器测量范围：
标准型： 300 转/分~60000 转/分；
低速型： 30 转/分~60000 转/分；
高速精密型： 300 转/分~ 180000 转/分
可选
8
通信接口
蓝牙无线
可选
9
供电电源
锂 聚合物电池 , 1000mA, 使用时间>8H
10
手持终端
1. 点巡检系统
2 .设备故障判断报警
3.频谱查看 、导出、分析等
可选
11
点检仪后台管理软件
1.信号分析功能
2.数据管理功能
可选
12
防爆认证
防爆等级 ： Ex ib IIC T4 Gb
13
工作环境
- 20 ℃ ~50 ℃
