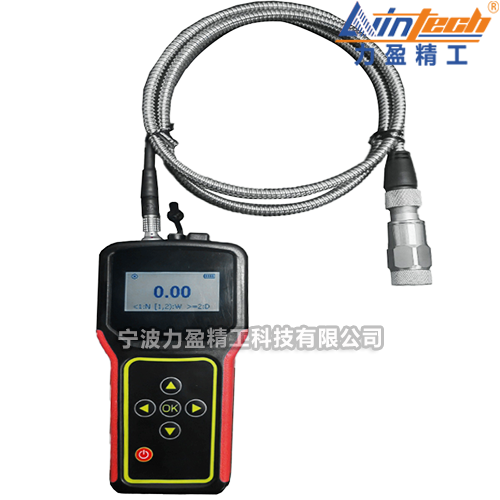

多功能手持式LWIN-BC502智能轴承状态检测仪

 主要功能：

不同振动信号类型检测；

轴承状态检测（LD法检测）；

温度检测；

检测数据保存，浏览；

传感器失连检测；

外置磁性高精传感器探头及连接线；

主要特点：

■振动测试提供了加速度、速度及位移信号的测量，基于数字信号处理技术，测量单位可根据数值大小智能切换

■根据实际情况对振动传感器灵敏度系数和红外测温发射率进行调节；

■温度测量为综合分析设备健康状况提供依据，温度测量范围可达-70℃~380℃;

■数据保存功能可保存50条数据，方便后期回顾各种测量值；

■仪器会自动检测传感器是否连接正常，并给与提示，方便操作；

■仪器具备智能节电， 一次充电可连续工作10个小时以上；

■智能轴承状态LD检测法是采用振动滤波的方法生成的一种检测参数，通过轴承状态值将轴承运 行状态划分为正常，警告，危险三个区间，可以好的用于滚动轴承的运行状态检测与评价；

 功能模块:

● 振动检测

振动烈度，高频振动，低频振动数据检测，低频滤波，并根据用户实际检测需求计算振动信号的速度，位移或加速度特征值，量化被测设备振动指标；快速了解设备状态制定维修策略

● 滚动轴承状态检测

进行振动检测，根据滚动轴承轴承损坏引起的振动频率范围提取出滚动轴承RD状态特征值，量化被测设备的滚动轴承状态指标,判断轴承好坏；

● 温度检测

测量被测设备当前温度，为综合分析设备健康状况提供依据；

● 系统设置

设置传感器灵敏度系数、预热时间、系统时间、传感器检测开关、背光开关、发射率、系统语言、公英制切换等；

● 充电

仪器内置充电电池

其他功能

● 传感器失连检测

仪器会自动检测加速度传感器是否连接正常，在连接不正常或者传感器未连接情况下，顶部标题栏会出现 传感器失连图标；

● 节电设计

在开机状态下，若连续5分钟内无按键操作，仪器会进入休眠状态，此状态下屏幕会关闭.按任意键可以将仪器从休眠状态下唤醒.默认情况下仪器连续30分钟内无任何操作，将自动关机；

 技术特点：

力盈LD法检测滚动轴承状态检测：

LD值小于1为正常状态，滚动轴承状态良好；

LD值大于等于 1 且小于 2 为警告状态，滚动轴承状态一般，建议加强润滑；

LD值大于等于 2 为危险状态，建议更换滚动轴承

力盈LD检测方法: 检测滚动轴承状态的方法如下：

滚动轴承检测理论和现场实际测量表明：滚动轴承的故障频率集中在高频范围，RD方法是测量5 Hz 至10kHz或600 Hz至10kHz频带的振动并进行特殊数据处理，所有由设备机械故障如不平衡和不对中引起的振动都被带通滤波器所过滤，LD方法同时反映轴承润滑状态，润滑不良会导致RD值增大。机器转速、功率和轴承尺寸对LD值几乎没有影响。高精度振动传感器保证数据准确性，自动判断滚动轴承故障状态，准确率高达95%以上。

 LD法检测轴承状态：

进行高频振动检测，根据滚动轴承损坏引起的振动频率范围提取出LD法特征值，量化被测设备的轴承状态指标，轴承状态检测仪定义轴承运行的两个状态，好和差。良好的轴承状态和润滑状态，LD 值<1，继续运行。差的轴承状态和润滑状态，LD 值>2，更换轴承。

 技术参数:

●振动传感器性能

振动传感器频率范围：0.4~16000Hz(±3dB), 0.4~10000Hz(±10%或±1dB)

振动传感器类型：压电式加速度传感器

振动测量范围：0～±50g或±80g

振动检测： 频率范围：0.4～1000 Hz ；10Hz~1KHz

测量范围：

加速度: 0～200 m/s2（峰值） 加速度检测的滤波频率范围5Hz~1000Hz

速度: 0～200 mm/s（有效值） 速度检测的滤波频率范围5Hz~1000Hz

位移: 0～2.0 mm（峰－峰值） 位移检测的滤波频率范围5Hz~1000Hz

轴承状态检测：测量范围：0～20g，频率范围：600 Hz～10k Hz

数据存储功能：50个数值存储

 ● 温度传感器性能

温度传感器类型：红外测温

温度传感器测量范围：-40℃ ~ +240℃；-70℃~380℃

温度传感器精度：±3℃

发射率：0～1可调

 测量性能：

操作系统：实时嵌入式操作系统

振动通道数：1

采样速率：64K SPS（高）

A/D采样精度：24位

采样长度：25600点（高）

输入电压范围：±6V

振动传感器动态范围 >80dB（典型）

数据更新：大约1秒钟更新一次特征值数据

 ● 测量信号输出

测量信号：加速度，速度，位移

测量特征值：有效值，峰值，峰峰值，RD检测值

振动频率范围：0.4Hz~1KHz；10Hz~1KHz

分析频率上限：10000 Hz；16000Hz

分析频率下限：0.4Hz或10 Hz
信号输出：IEPE(2.5mA)/交流电压

 振动值位移速度加速度及高频加速度特征量采用两种精度的单位，公制：μm，mm；英制：mil，inch。仪器依据检测值有效位数及屏幕多显示位数自动进行两种单位的切换。

●仪器参数

尺    寸：169*80*30mm

单机重量：355g (（含传感器、线缆）)

显    示：128x64，单色液晶屏，2.1寸带背光

存 储 器：128KBytes

通信方式：USB

键    盘：6个按键

 ● 电池

电池类型：可充电镍氢电池

充电时长：2-3小时 连续工作约12h

电池容量：1250mAh

电   压 ：标准4.8V(5.4VMAX)

 充电说明：

本机使用充电镍氢电池，充电时需按照镍氢电池规范进行操作，仪器配套的智能充电器有充

满自动断电功能，充电器上红灯亮标识正在充电中，绿灯亮表示已充满电，可以拔掉仪器与适配器连线。

 ●环境

操作温度范围：-20℃~50℃

存储温度范围：-30℃~80℃

湿       度 ：≤95%(25℃)

 应用场景：

产品广泛应用于钢铁，水泥，船舶，石化，发电，原油、成品油冶炼，矿山冶金，机床制造等输油泵，风电机组，机床制造，加工中心，泵群及风机，新能源汽车制造等行业旋转设备状态监测故障诊断。

应用于气动给水泵、凝结水泵等转动设备。

污水处理

应用于污水处理蒸馏出料泵、齿轮箱、离心泵。

 LWIN-BC502多功能轴承状态检测仪标准配置：

●主机

配置               数量

主机               1台

●配件

配置               数量

加速度传感器       1个

1.2m传感器线缆     1根 （2m定制）

磁力磁头           1个

主机充电器         1个
保修卡，合格证     1份

用户手册           1份

仪器箱             1 个

出厂检测报告       1份

产品售后：
提供使用技术线上指导，随时解答使用中的问题

产品经严格检测合格出厂，1年内免费质保，终身维护

 生产厂家：宁波力盈精工科技有限公司

附录：ISO10816-3 国际振动管制标准

设备等级

l 区域 A

振动速度有效值正常，机器可以正常使用

l 区域 B

机器在没有任何约束的情况下可以正常使用

l 区域 C

机器已经不适合长时间使用，只能维持有限的一段时间，建议在下次大修时进行

检测维护

l 区域 D

危险的振动速度有效值，机器很可能随时损坏
