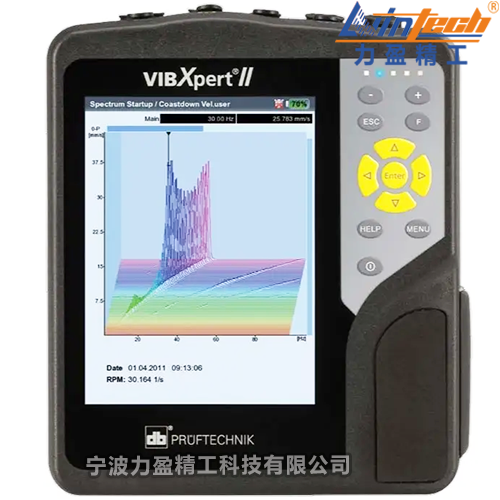

普卢福(PRUFTECHNIK)动平衡仪VIBXEPRT II Balancer

技术资料

 VIBXPERT II Balancer动平衡仪被定义为一款集成了

Ø 现场精确动平衡(单/双平面)

Ø 振动分析-适用于大部分通用设备的多功能故障诊断分析设备。并且具备后期升级并配备专业状态监测软件，及多种测量可能的最大灵活性。

功能，高性价比，多种扩展可能！

1. 主要功能介绍

1.1 动平衡功能

1) 可以进行单面或者双面动平衡；

2) 内置ISO1940动平衡等级标准，仪器自动判断结果是否达到你需要的平衡精度等级要求；

3) 仪器使用普卢福公司生产的电流型(CLD)加速度传感器，频率响应范围宽，信号抗干扰能力强；

4) 适用于不同类型转子的动平衡

5) 仪器可以直接生成动平衡报告(PDF)并输出

6) 动平衡仪可以升级成普卢福VIBXPERT II 高级振动分析仪

动平衡仪主要界面如下(可以显示多种语言格式)：



       1.2 振动分析功能介绍

a) 速度频谱功能

可以分析如不平衡，不对中，机械松动等低频故障(通过频谱分析来实现)；振动总值可和内置的ISO 10816标准比较，看是否超标，具有频域分析和时域分析功能；

b) 加速度包络谱功能

通过包络谱可以判断轴承是否有故障，通过图谱中显示的频率是否和轴承故障频率对应来判断；

c) 启停机分析功能

设备转速从0到正常转速，或者从正常转速到0的过程中，检测这期间是否有一个振动比较大的转速点，那么这个点可能是临界转速点或共振点，可以得出转速与振动的关系图或转速与相位的关系图；

d) 敲击测试功能

通过锤子敲击禁止物体的表面来检测物体的固有频率，来判断一些振动产生的频率是否是固有频率产生的；

e) 双通道同步测量振动值/频谱/时间波形

f) 相位分析功能

通过相位分析来判断各种故障(不同故障的相位特征不一样)

2. 动平衡仪VIBXPERT II Balancer硬件参数

输入

模拟，振动，2X ：                  电压(AC/DC,   ±30V  max)

                                                       电流(AC/DC,   ±30mA max)

                                                       IEPE型加速度传感器(2mA, 24V max)

                                                       电流型(CLD)  加速度传感器(10V, 10mA max)

频率范围                                     DC……51.2KHz(加速度传感器0.5Hz)

动态范围                                     96 dB(测量)/136 dB(总共)

采样频率                                     高131KHz/通道

阻抗                                              90 KΩ, 带电缆VIB 5.433

模拟温度，1x                            热电偶(K型)

数字，脉冲/转速，1x             RPM、触发、keyphaser、含脉冲和交流信号；

                                                       0 V至+26V或-26V至0V

大输入电压                           ±26V

开关门限，                                大上升2.5V, 最小下降0.6V

0V至+26V信号

开关门限，                                小上升-8V，最大下降-10V

-26V至0V信号

脉宽                                         ＜0.1ms



输出

频闪仪控制                            TTL

频率范围                                 0-500 Hz

分辨率                                      0.05Hz

信号输出                                 连接麦克风来侦听模拟输入信号

频率范围                                 0.5Hz-40KHz

输出阻抗                                  100Ω







量程/精度

振动加速度                                取决于连接的传感器

转速                                             10至200000 RPM

温度，K型                                 -50至+1000℃/1%或±1℃(适用于较低精度)

遵循标准                                     频率响应符合标准ISO 2954



显示屏

类型                                              TFT-LCD,背光

像素面积                                      116x87mm

分辨率                                           VGA(640X480像素)，140ppi

颜色深度                                       18位(262144种颜色)



电源

电池类型                                       锂离子可充电电池(7.2V/4.8Ah-34Wh)

充电时间                                        ＜5小时，仪器内

充电器输入                                    110-240VAC



计算机

处理器                                          Marvell PXA320 806 MHz

存储                                               CF卡，2GB至8GB（可更换）

串口                                               RS232

USB接口                                       USB 2.0

以太网接口                                  100Mbit, 10Mbit



通用技术指标

外壳                                               ABS塑料

尺寸                                               186 x 162 x 52 mm(长x 宽 x 高)

重量                                                约1.1kg

环境防护                                       IP65, 防尘，防溅

温度范围                                    -10℃至+60℃(工作)，-20℃至+60℃(存储)





便携式动平衡仪VIBXPERT II Balancer 套件包含

Part No.	Debion
VIB 5.310	VIBXPERT II 数据采集器
VIB 5.317-B	动平衡模块固件
VIB 5.325	仪器锂电池
VIB 5.327	仪器手提箱
VIB 5.356	背带
VIB 5.320-TNT	仪器充电器
VIB 5.330SUSB	USB数据传输线
VIB 5.350-USB	U盘
VIB 5.330AMEM	U盘连接线
VIB 6.147	加速度传感器 ，2个
VIB 3.420	加速度传感器磁座，2个
VIB 5.436	加速度传感器连接线缆
VIB 5.437-2.9	加速度传感器连接线缆，2.9m
VIB 5.339	传感器延长线缆，8m
VIB 6.631	光电转速计
VIB 6.632	光电转速计支架
VIB 5.432-2.9	光电转速计用连接线
VIB 4.750-5	光电转速计用延长线缆，5m
VIB 3.306	反光标签
LIT 53.103	动平衡仪简要说明书
LIT 01.801	状态监监测学习文档
LIT 66.200	光电转速计手册
VIB 9.831	加速度传感器手册
VIB 2.520.G	VIBXPERT校验证书
VIB 2.567.G	加速度传感器校验证书
