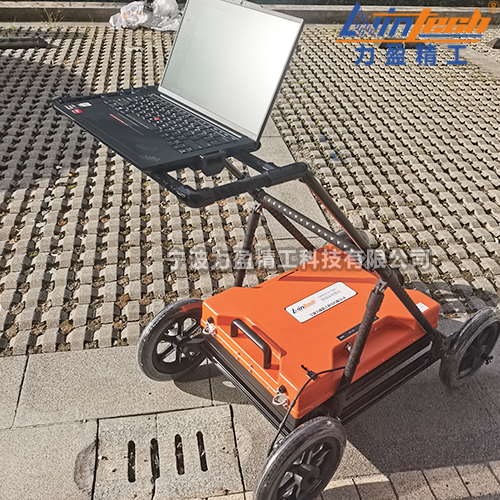

国产供应LWINTECH-TD03非金属管线探测仪

国产供应LWINTECH-TD03非金属管线探测仪

宁波力盈仪器设备有限公司是一家专心致力于检测仪器，液压工具及地质工程和灾害监测领域装备的研发、生产、销售和服务的科技技术企业，公司聚焦于管线探测技术和监测技术领域，现有探地管线系列、监测雷达系列、振动勘察系列和监测系列产品。本着“力盈仪器,让地质更”的企业核心发展理念，将力盈理论、电子信息技术、大数据人工智能与灾害探测、灾害监测、灾害预警的行业需求紧密结合，致力于把复杂留给自己、把简单留给客户的产品开发理念，与志同道合的伙伴一起打造更加、绿色和健康的环境，努力增进民生福祉、提高人民生活品质、让生命更。

    力盈公司汇聚了一批电子信息、计算机大数据、物探、岩土工程等方面的专业技术人才，研发团队具有坚实的理论基础和丰富的实践经验，在超宽带雷达技术、微震监测技术、振动检测、视频识别等方面具有深入的研究。为实现技术的不断创新与产业的快速发展，在立足自主技术研发的同时，还广泛寻求各高校的智力资源和智库支持。此外，公司注重市场导向作用，拥有一支精明干练、行业经验丰富、专业基础扎实的专业化销售团队和技术服务队伍，为产品的应用推广和项目的服务奠定了坚实基础。

    宁波力盈仪器设备有限公司始终坚持“务实、创新、”的核心价值观，专注为客户及行业创造价值，践行“技术为本、贴近客户、创新发展、合作共赢”的发展理念，与广大同行与客户、朋友一道，共创中国好未来、让生命更。



企业愿景：力盈科技，让地质更

核心价值观：务实、创新、

客户文化：专注为客户及行业创造价值

发展理念：技术为本、贴近客户、创新发展、合作共赢                                                  产品用途：

力盈LWINTECH-TD03地质管线探测仪适用于地质灾害评估和治理、工程勘查设计相关项目；工程勘察、市政管线、道路桥梁、隧道检测等领域，用于检测或查明地下深度内的金属或非金属目标体信息。具体分类如下:

◆地质灾害评估：用于查明地下空间异常如空洞、脱空、破碎带等地质信息；

◆工程勘察:用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息;

◆市政管线:用于城市建设过程中查明地下金属或非金属管线分布情况；

◆道路桥梁:用于查明道路或桥梁选址过程中不良地质体调查；

◆隧道检测:用于隧道超前预报、检测隧道施工质量等；

产品特点：

◆本产品采用业内的主机和天线一体化设计，体积小、重量轻、功耗低；

◆主机和电脑无线连接，操作便捷；

◆实现实时数据采集和显示；

◆软件界面简洁，操作简便，上手快；

◆多频段天线可选，应用范围广；

◆分析软件操作简单，结果判读准确；

◆探测精度高，定位准确；

◆内置超大容量电池，续航时间长；

◆人体工学结构设计，简单、、易操作，非常适合野外移动工作环境。

符合规范：

◆《水电水利工程物探规程 DL/T 5010-2005》

◆《水利水电工程物探规程SL326-2005》

◆《电力工程物探技术规程 DL/T 5159-2012》

◆《水下工程物探规程 DB34/T 2209-2014》

◆《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》

◆《城市工程地球物理探测标准CJJ/T 7-2017》

◆《城市地下管线探测技术规程CJJ 61-2017》

◆《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》

◆《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》

◆《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》

◆《公路工程物探规程JTGT 3222—2020》

LWINTECH-TD03配置清单:

序号 名  称 数量 单位 说  明

1 雷达一体化天线 1 台 含包装箱、收发组件

2 实时采集分析软件 1 套 不加锁

3 充电电池 1 套 可连    型号 LWINTECH-TD03 系列地质雷达

主机

天线类型 单体屏蔽天线

天线频率 200MHz

采样频率 0.2-100GHz 可调

时窗范围 1ns～20000ns，连续可调

采样点数 32～32767 样点/扫描，可选

扫描速率 200 线/秒

A/D 转换 18bit

连续工作时间 ≥9 小时

整机功耗 ＜16.5 W

信噪比 优于 120dB

采集时速 > 60 km/h @ 5 cm 水平采样间距（道间距）

小采样间隔 ＜10ps

测量方式 逐点测量、距离触发测量、连续测量三种测量方式

显示方式 伪彩图、堆积波形或灰度图

工作温度 -35℃～+65℃

工作电压 10-15V DC

无线数据传输距离 大于 55 m

有线通讯 以太网，100Mbps

重量 ＜7.9 KG

型号 LWINTECH-TD03系列地质雷达参数

软件 系统参数 采集参数：采样点数、采样率、发射重频、每次采集道数、平均次数、起点、扫描起点、时间零点、中心频率

轮测参数：测量直径、距离修正、轮测间距

探测参数：叠加次数、刷新道数、探测模式（连续时间测、轮测、点测）、显示比例、移动步长

显示参数 滤波：Dewow滤波（True、False）、带通滤波（True、False）、低通频率（可调）、高通频率（可调）

显示：多通道显示方式（水平、垂直）、时间零点（可调）、是否显示标记（True、False）、是否显示标题（True、False）、是否显示横向网（True、False）、是否显示纵向网（True、False）、显示道数起点（可调）、显示道数终点（可调）、显示点数（可调）、显示起点（可调）、显示颜色（4种）、相对介电常数（可调）、垂直像素点（可调）、水平像素点（可调）

增益：SEC增益：SEC增益（True、False）、起始值（可调）、衰减（可调）、大值（可调）

常数增益：SEC增益（True、False）、显示增益（可调）、是否显示增益（True、False）

坐标：横向坐标（道数、距离）、纵向坐标（时间、深度、采样点）

工具栏 文件：打开文件、保存文件

采集：设备IP、连接设备、断开设备、采集、停止

视图：图像+波形显示、图像显示、波形堆叠图、波形图、三维显示、振幅增强、振幅减弱、横向拉伸、横向压缩、纵向拉伸、纵向压缩、全屏

处理：道删除、自动增益、分段增益、指数增益、IIR低通滤波、IIR带通滤波、FIR带通滤波、FIR低通滤波

报告：生成文档

LWINTECH-TD03低频雷达（100M;200M）深度适用范围：

天线频率 应用场景 可达深度

100mhz 灰岩、花岗岩溶洞探测 0-35米

地质分层 0-30米

隧道超前预报 20-30米

路基检测 0-15米

200mhz 管线探测 3-5米

道路病害 3-5米

地下掩埋物 0-5米

部分应用推荐:

天线类型 天线主频 可达深度 应用推荐

单体屏蔽天线 1.5GHz 0.2~0.8m 混凝土、钢筋、桥梁缺陷检测

900MHz 0.5~1.5m 衬砌检测、公路路面检测、

钢筋扫描、桥梁缺陷检测

600MHz 1.0~3.0m

400MHz 1~5 m 工程、隧道衬砌检测、挡墙缺陷检测

200MHz 1~10m 浅层地质病害探测、、空洞、管线探测、渗漏检测

100MHz 0~30m 浅层工程勘察、超前地质预报、

地质病害（岩溶、空洞、破碎带）探测

工程案例一

管线探测（城市排水、污水、供热、燃气等管道）

管线探测报告

使用雷达中心频率： 200MHz屏蔽天线进行探测

1.11.城市管线探测

非开挖地下管线施工场地管线探测是在非开挖施工前进行的。其主要任务是查明施工场地有无已铺设的地下管线(包括给排水、燃气、热力、工业等各种管道以及电力和电信电缆)，如有，则查明地下管线的平面位置、走向、埋深(或高程)、规格、性质、材质等，并编绘地下管线图；除此以外，还应查明每条管线的铺设年代和产权单位。其目的是为了保护已有地下管线，防止施工时造成对管线的破坏，因此，其探测范围应包括整个施工区域和可能受施工影响威胁地下管线的区域。

1.22.地质雷达管线探测原理

GPR方法是一种用于确定地下介质分布的广谱（10MHz~3GHz）电磁技术。一个天线发射高频宽频带电磁波，另一个天线接收地下介质界面的反射波。电磁

1.33.重要参数

介电常数：描述了物质材料储存和释放电磁能量的能力。它通常以无量纲的相对介电常数来表述，其中：

自由空间的介电常数为。

相对介电常数表

介质类型  相对介电常数ε  介质类型 相对介电常数ε

空气  1 花岗岩（湿）  7

纯水  81 页岩（湿）  7

海水  81 砂岩（湿）  6

淡水冰  4 石灰岩（湿）  8

花岗岩（干燥）  5 石灰岩（干燥）  7

粘土（饱水）  8~12 冻土  4 ~8

坚硬雪  1.4   干砂  2.6

干砂  4~6   湿砂  25

饱水砂  30 土壤 干沃土  2.5

饱水淤泥  10   湿沃土  19

海水冰  4~8   干粘土  2.4

玄武岩（湿）  8   湿粘土  15

反射系数：

反射系数用R表示，其中为上方相对介电常数，为下方相对介电常数。

反射信号的强度主要取决于上、下层介质的电性差异，电性差异越大反射信号越强。反射振幅的大小，界面两侧介质的电磁学性质差异越大，反射波越强，反射振幅越大，从反射振幅上可以判定两侧介质的性质属性。

反射波的极性，波从介电常数小进入介电常数大的介质时，反射系数为负，即反射波振幅反向，反射波与入射波反向；从低速进入高速介质，反射波振幅与入射波同向。

根据振幅和极性去确定探测到的管线的材质。材质确认之后，根据相应的双程走时可以计算出管线的埋深，条件理想的情况下可以根据双程走时确定管线的管径（这种是在条件非常好的情况下才能去计算管线的管径大小）。在实际的管线探测过程中，往往只需要定位管线的走向、埋深即可，材质、管径大小不做具体要求。

4.材质的确认

城市中的管线大多数分为两大类，分别是塑料管和金属管，其中塑料管大多数为：PVC—U管、PE管、FRPP管、RPM管；金属管大多数为：给水球墨铸铁管、排水铸铁管和钢管；

以下是根据相位来区分、管线材质：A为塑料管、B为金属管

宁波力盈精工科技有限公司】本着“为顾客提供满意的产品和服务"的经营宗旨，宁波力盈精工科技有限公司郑重承诺：在确保设备的*性、可靠性、稳定性的同时，不断改进服务质量，从售中到售后的交货、调试开通、设备维护管理、技术服务、用户技术培训等各方面，保证顾客能得到好的服务，让顾客满意、放心。( 如果您觉得“力盈 "描述资料不够齐全，请获取详细资料 我们将给您*优惠！)
